管夾加料式稱重定量包裝機設計

管夾加料式稱重定量包裝機設計

      隨著科技的發展和時代的需求，包裝機已經在各個行業廣泛應用。在化工、食品、藥品等行業，按照計量方式來分主要有稱重式、容積式和計數式等模式。

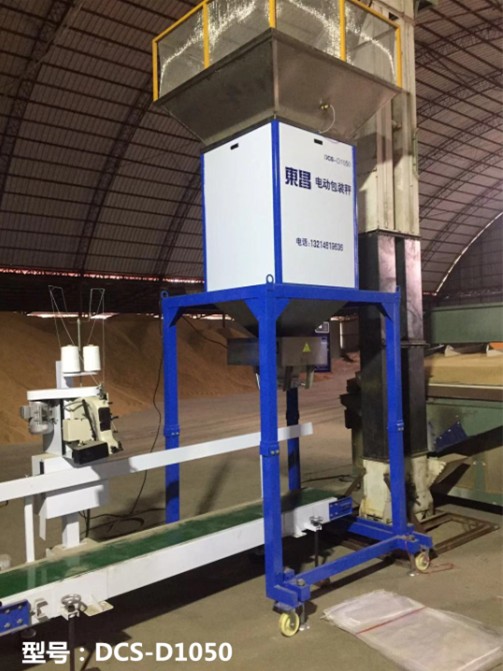

      管夾加料式稱重定量包裝機適用于化工、醫藥等行業的顆粒料或粉料的定量包裝，可實現自動稱重、定量包裝等功能。通過三級加料方式實現快加料、慢加料和精加料三種加料過程，從而有效的提高了包裝精度，降低了投入成本，此外還具有結構簡單、密封性好、維護方便等優點等性能。

     管夾加料式稱重定量包裝機的加料系統是該包裝機的核心設計部分，主要介紹其結構、工作原理、工作流程等部分。

     該加料系統采用三級加料模式。用戶可根據實際需求調節箱體上的限位螺栓，依靠其伸出的長度來機械限定快加料氣缸的伸出行程，從而控制加料量的大小。

     當空桶到達加料位置后，按啟動按鈕，控制儀表自動去掉秤臺上的空桶皮重，此時快加料、慢加料、精加料氣缸全部處于伸出狀態，實現包裝準備狀態。

稱重系統主要由秤座、稱臺傳感器等部分構成。稱重系統是該系統中比較關鍵的部分，其結構設計是否合理及安裝精度的如直接影響到本系統的測量精度。此外采用四個懸臂梁式傳感器進行力、電、信號的轉換，測量值誤差較小、精度較高，穩定性強，在使用上非常靈活，安裝與拆卸方便。

氣動控制系統主要由氣源三聯體、電磁換向閥、氣源管路及附件等組成。用電磁換向閥控制執行元件的機械運動。
